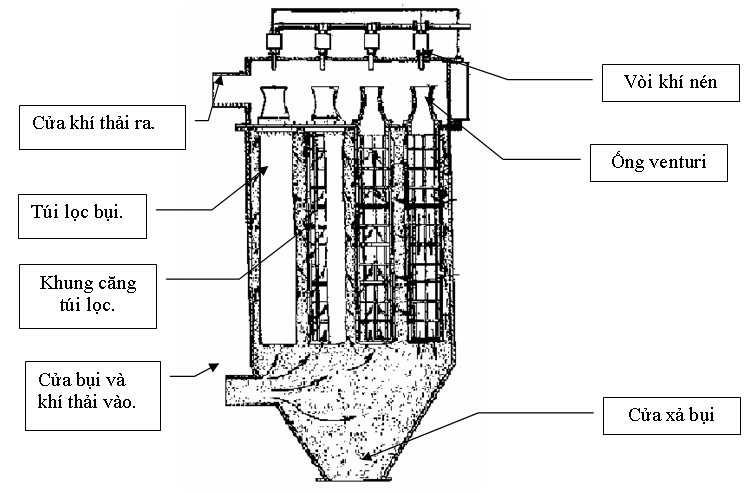

cấu tạo và nguyên lý Thiết bị lọc bụi bằng túi vải.

Đăng ngày: 31/12/2014 16:21
cấu tạo và nguyên lý Thiết bị lọc bụi bằng túi vải.
    Nguyên lý lọc bụi của vải trong xử lý khí thải như sau: cho không khí lẫn bụi đi qua 1 tấm vải lọc, ban đầu các hạt bụi lớn hơn khe giữa các sợi vải sẽ bị giữ lại trên bề mặt vải theo nguyên lý rây, các hạt nhỏ hơn bám dính trên bề mặt sợi vải lọc do va chạm, lực hấp dẫn và lực hút tĩnh điện, dần dần lớp bụi thu được dày lên tạo thành lớp màng trợ lọc, lớp màng này giữ được cả các hạt bụi có kích thước rất nhỏ . Hiệu quả lọc đạt tới 99,8% và lọc được cả các hạt rất nhỏ là nhờ có lớp trợ lọc. Sau 1 khoảng thời gian lớp bụi sẽ rất dày làm sức cản của màng lọc quá lớn, ta phải ngưng cho khí thải đi qua và tiến hành loại bỏ lớp bụi bám trên mặt vải. Thao tác này được gọi là hoàn nguyên khả năng lọc.

Vải lọc có thể là vải dệt hay vải không dệt, hay hỗn hợp cả 2 loại. Nó thường được làm bằng sợi tổng hợp để ít bị ngấm hơi ẩm và bền chắc .Chiều dày vải lọc càng cao thì hiệu quả lọc càng lớn. Loại vải dệt thường dùng các loại sợi có độ xe thấp, đường kính sợi lớn, dệt với chỉ số cao theo kiểu dệt đơn. Chiều dày tấm vải thường trong khoảng 0,3mm. Trọng lượng khoảng 300~500 g/m2. Loại vải không dệt thường làm từ sợi len hay bông thô. Người ta trải sợi thành các màng mỏng và đưa qua máy định hình để tạo ra các tấm vải thô có chiều dày 3~5mm. Loại vải hỗn hợp là loại vải dệt, sau đó được xử lý bề mặt bằng keo hay sợi bông mịn. Đây là loại vải nhập ngoại thông dụng hiện nay. Chúng có chiều dày 1,2~5mm. Vải lọc thường được may thành túi lọc hình tròn đường kính D=125~250 mm hay lớn hơn và có chiều dài 1,5 đến 2 m. Cũng có khi may thành hình hộp chữ nhật có chiều rộng b=20~60mm; Dài l=0,6~2m. Trong một thiết bị có thể có hàng chục tới hàng trăm túi lọc Với túi lọc tròn – dài, người ta thường may kín một đầu túi, đầu kia để trống. Khi làm việc, đầu để trống được liên kết với cổ dẫn khí lọc vào túi trên mặt sàng phân cách của buồng lọc bụi. Khi cho không khí trước khi lọc đi vào trong túi qua cổ, dòng khí đi xuyên qua túi vải ra khoang khí sạch và thoát ra ngoài. Chiều đi này sẽ làm túi vải tự căng ra thành bề mặt lọc hình trụ tròn. Với sơ đồ này, miệng túi nối với mặt sàng thường được quay xuống phía dưới để tháo bụi ra khỏi túi khi làm sạch mặt vải. Khi cho không khí đi theo chiều từ bên ngoài vào bên trong túi, trong túi phải có khung căng túi làm từ kim loại để túi không bị xẹp lại khi làm việc. Với sơ đồ này, miệng túi nối với mặt sàng thường được quay lên phía trên. Với túi lọc hình hộp chữ nhật, chỉ có một sơ đồ là cho không khí đi từ bên ngoài vào bên trong túi, và bên trong túi buộc phải có khung căng túi vải. Khoảng cách giữa các túi chọn từ 30 ~ 100mm. Việc hoàn nguyên bề mặt lọc có thể tiến hành sau khi ngừng cho không khí đi qua thiết bị và làm sạch bụi trên mặt vải bằng 2 cách: - Rung rũ bằng cơ khí nhờ một cơ cấu đặc biệt. - Thổi ngược lại bằng khí nén hay không khí sạch. Vì có đặc điểm là chu kỳ làm việc gián đoạn xen kẽ với chu kỳ hoàn nguyên nên thiết bị này bao giờ cũng có hai hay nhiều ngăn (hay nhiều block trong cùng 1 ngăn) để có thể ngừng làm việc từng ngăn (hay từng block) mà rũ bụi. Tải trọng không khí của vải lọc thông thường là 150~200 m/h . trở lực của thiết bị khoảng 120~150 kg/m2 . Chu kỳ rũ bụi là 2~3 h. Tính toán sơ bộ thiết bị như sau: Tổng diện tích túi lọc bụi yêu cầu: F = Q/(150~180)(m2) Diện tích của 1 túi: Túi tròn: f = p x D x I(m2) Túi hộp chữ nhật: f = 2 x (a + b) x l (m2) Số túi trong 1 ngăn lọc: n = F/f (lấy tròn)/ (túi). Với: Q – Lưu lượng khí thải cần lọc (m3/h) D – Đường kính túi lọc hình trụ tròn (m) a; b; l – Chiều rộng, chiều dày và chiều dài túi hộp chữ nhất(m).
